製品概要
この高性能振動ディスクミルは、現代の材料試験研究所における超微細試料粉砕・微粉碎のための先進的なソリューションです。中硬質、硬質、脆性、繊維質材料を極めて安定的に処理するよう設計されており、高エネルギー衝撃力と極端な摩擦応力を組み合わせて利用しています。強力なモーター出力を高周波円運動に変換することで、粒径15 mm以下の粗原料を数分以内に20ミクロン未満の微粉末に迅速に粉砕します。優れた効率性により、迅速な粒径縮小と試料の完全な均質性が最優先される厳格な分析前処理ワークフローにおいて、欠かせない装置となっています。
高処理能力の試験環境向けに設計されたこの粉砕システムは、地質学、鉱業、抽出冶金、先進セラミックス、ガラス製造、建築材料、環境試験の各研究所において重要な用途で活用されています。蛍光X線分析（XRF）、X線回折（XRD）、誘導結合プラズマ質量分析（ICP-MS）、直接燃焼分析用の均質な試料調製に特化して最適化されています。耐火性酸化物、高密度鉱石、スラグ、強靭な繊維質材料のいずれを粉砕する場合でも、適切な粉砕セット素材と組み合わせることで、不要な摩耗汚染を混入させることなく完全な粒径縮小を実現します。
過酷な連続運転に耐えるよう設計されており、IP65保護等級の頑丈なフレームを搭載しているため、内部の電気機械部品を微粉塵の侵入や液体の飛沫から保護します。真空・不活性ガス処理の統合サポートに加え、オプションで液体窒素低温冷却にも対応しており、妥協のない信頼性と汎用性を提供します。研究機関や産業品質管理部門は、数千回の運転サイクルにわたって再現性が高く汚染のない試料調製を本装置に依存することができます。
主な特長
- 高エネルギー円振動ドライブ: 頑丈な1.5 kWモーターが毎分1500回転の円振動を実行し、強烈な多方向衝撃力と摩擦力を生成し、硬質・脆性試料を20ミクロン以下の粒径まで迅速に粉砕します。
- 柔軟な容量と粉砕セット選択: 100 ml、250 ml、500 ml容量の交換可能な粉砕セットに対応し、15 mlから500 mlまで柔軟にバッチ処理量を調整でき、多様な試料バッチ要件に適合します。
- 充実した粉砕セット素材オプション: タングステンカーバイド、酸化ジルコニウム、瑪瑙、高級ステンレス鋼製の粉砕セットを提供しており、試料の硬度に合わせて正確に選択でき、元素の交差汚染を完全に防止します。
- 密閉雰囲気・真空対応: 真空粉砕および不活性ガスパージ（窒素・アルゴンなど）を完全にサポートしており、空気に敏感、水分と反応しやすい、または酸素の影響を受けやすい化合物を安全に、品質を損なわずに粉砕できます。
- 乾式・湿式両用粉砕モード: 最高の運用柔軟性を実現する設計で、標準的な乾式粉砕と液体を用いた湿式粉砕の両方に対応し、粒子の凝集を防止して超微細なコロイド分散を得ることができます。
- 人間工学に基づいたクイッククランプ構造: 使いやすいクイッククランプシステムを搭載し、最小限の作業者の労力で重量のある粉砕セットを安全に固定し、処理能力を最大化すると同時に、毎分1500回転の激しい振動サイクル中の運用安全を確保します。
- 停電メモリ機能付きプログラマブル制御: 連続運転モードと間欠運転モードに対応する高度な制御ロジックを搭載し、9999分までプログラム可能なデジタルタイマー、停電時の自動メモリ保持機能を備えています。

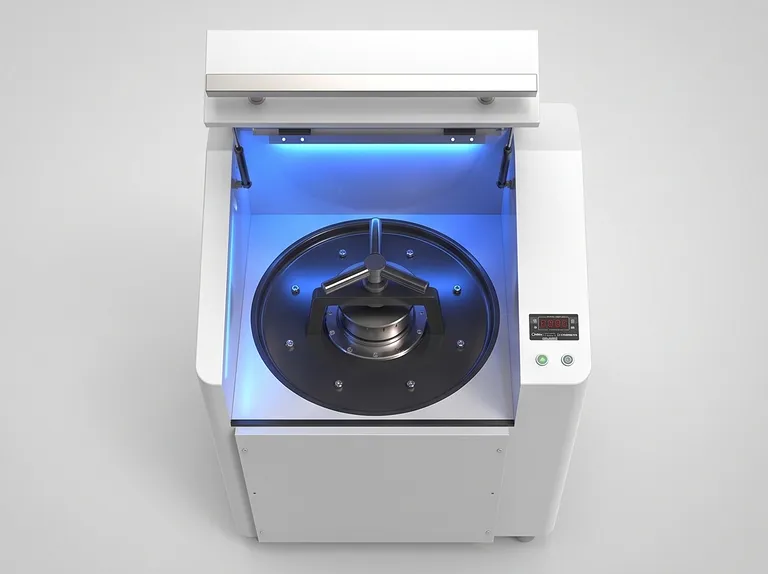

- 照明付き検査チャンバー: 頑丈な点検窓と組み合わせた内部LED照明を搭載しており、プロセスを中断することなく、作業者が試料の挙動と機械の状態をリアルタイムで安全に監視できます。
- 堅牢なIP65産業用保護規格: IP65規格に準拠した完全密閉筐体を採用し、敏感な機械駆動部品と電気回路を周囲の粉塵、導電性粉末、水分の暴露から保護します。
- オプションの高度プロセスアップグレード: 弾性体または感熱性ポリマー向けの液体窒素低温冷却、インタラクティブなタッチスクリーン操作システム、粉砕セット内部の温度・圧力センサーによるライブモニタリングを追加できます。
用途
| 用途 | 説明 | 主なメリット |
|---|---|---|
| 地質学・抽出冶金 | 硬質鉱石、花崗岩、玄武岩、石英、冶金スラグ試料を元素分析・相分析の前処理として迅速に粉砕します。 | 数分以内に20 µm以下の完全な均質性を達成し、鉱物の偏析がなく正確なXRF・XRD定量分析を保証します。 |
| 工業用セラミックス・ガラス | 原料セラミック粉末、アルミナ、炭化ケイ素、ジルコニア、ソーダ石灰ガラス配合物を微粉砕します。 | 高密度タングステンカーバイドおよびジルコニア製粉砕セットが汚染を排除し、微細構造研究のための極めて高い材料純度を維持します。 |
| セメント・建設材料 | 品質保証試験のために、セメントクリンカ、硬化コンクリート、石灰石、石膏、原料ミールバッチを破砕・粉砕します。 | 短い処理サイクルと高いバッチ処理能力により、日々の生産ライン検証と適合性試験を加速します。 |
| 環境・土壌試験 | 乾燥土壌試料、湖沼堆積物、下水汚泥、フライアッシュ、固形廃棄物残さを均質化します。 | 試料の粒径分布を均一にすることで、重金属や微量元素の信頼できる検出を可能にします。 |
| 化学・エネルギー材料 | 電池正極・負極前駆体、触媒、合成ポリマー、全固体電池電解質を超微粉砕します。 | 不活性ガス雰囲気対応により、処理中に空気に敏感な化合物の酸化と化学的劣化を防止します。 |
| 石炭・エネルギー研究 | 工業分析・元素分析のために、無煙炭、石油コークス、バイオマス試料を粉砕します。 | 信頼性の高い粒径縮小により、発熱量と元素状硫黄の正確な測定のための代表性のある試料アリコートを確保します。 |
| 耐火物・研磨材 | 物理的・化学的評価のために、超硬質研磨粒子、溶融アルミナ、炭化ホウ素、耐火レンガを粉砕します。 | 極めて強い衝撃力により、駆動機構に構造損傷や過度の摩耗を与えることなく、超硬質材料を容易に粉砕します。 |
技術仕様
| パラメータ | 仕様詳細 |
|---|---|
| 製品型番 | PP-VB13 |
| 装置種別 | 振動ディスク / カップミル (盘式/杯式振动研磨仪) |
| 処理原理 | 加圧・摩擦 (压力 | 摩擦力) |
| 対応試料特性 | 中硬質、硬質、脆性、繊維質 (中硬性 | 硬的 | 脆性的 | 含纤维的) |
| 処理種別 | 破砕 / 粉砕 (粉碎 | 研磨) |
| 最大投入粒径 | < 15 mm |
| 最終粉末粒度範囲 | < 20 µm |
| バッチ有効処理容量 | 15 ml – 500 ml |
| 粉砕ディスク回転数 | 1500 r/min |
| 運動方式 | 円運動 (圆周运动) |
| 真空 / 不活性ガス粉砕 | 対応 (支持) |
| 粉砕モード | 乾式粉砕 / 湿式粉砕 |
| 主な機能 | 連続・間欠運転、タイマー、停電メモリ、クイッククランプ装置 |
| 追加機能 | チャンバーLED照明、点検観測窓 |
| タイマー設定範囲 | 1 – 9999 分 |
| 粉砕セット容量オプション | 100 ml | 250 ml | 500 ml |
| 粉砕セット数量 | 1 セット |
| 粉砕セット素材 | タングステンカーバイド、ジルコニア、瑪瑙、ステンレス鋼 (オプション) |
| 電気仕様 | 380V, 50-60Hz, 1.5 kW |
| 電源プラグオプション | EU、US、UK、AU規格他 |
| 保護等級 | IP65 |
| 適合規格 | CE認証済み |
| 装置寸法 (幅 × 奥行 × 高さ) | 780 mm × 650 mm × 1080 mm |
| 正味重量 | 228 kg |
| オプション構成 | 液体窒素低温冷却、タッチスクリーンOS、粉砕セット温度・圧力モニタリング |
当社の製品を選ぶ理由
- 妥協のない粉砕能力: 高トルク1.5 kWモーターが毎分1500回転の円振動力を出力し、最も硬質な材料であっても20 µm以下まで迅速かつ確実に粒径を縮小します。
- 優れた汚染制御: タングステンカーバイド、酸化ジルコニウム、瑪瑙、ステンレス鋼を含む高純度粉砕セットを豊富に選択でき、お客様の特定の用途に合わせて分析試料の純度を保証します。
- 産業用グレードの品質: IP65規格に準拠し、頑丈な構造用鋼筐体を採用しているため、過酷な研究所環境で数十年にわたり安定した連続運転を行えるよう設計されています。
- 雰囲気保護とモジュール式アップグレード: 真空・不活性ガス処理を標準でサポートし、液体窒素低温冷却やライブセンサーモニタリングの拡張オプションに対応しており、極めて高い運用柔軟性を提供します。
- 安全性と運用効率: 統合されたクイッククランプシステム、観測窓付きLED照明チャンバー、自動停電メモリにより、最大の効率と作業者の安全を確保します。
カスタマイズされた技術アドバイス、特注粉砕セット構成、または見積もり依頼については、今すぐ当社の研究所エンジニアリングチームまでお問い合わせください。
