セラミック複合材料における隠されたレバー：高エネルギー粉砕が画期的な進歩と実験室での失敗を分ける理由

2つの粉末、2つの未来

2つの同一のグリーンボディを炉に入れます。同じ熱プロファイルを適用します。1つは鍛造合金のように亀裂の伝播に抵抗する、高密度で微細な結晶粒構造で現れます。もう1つは見た目は同じですが、取るに足らないはずの負荷で破損します。

違いは組成ではありませんでした。炉ではありませんでした。それは、ほとんどの技術者が単なる飾り立てられたブレンダーとして扱うミリングジャーの中で、数時間前に行われたことでした。

高度なセラミック複合材料、特にセリア安定化ジルコニア（Ce-TZP）で強化されたアルミナでは、混合ステップは形式的なものではありません。それは、機械的作業に偽装された熱力学的介入です。

材料工学における盲点

私たちは目に見えるものに偏見を持っています。セラミック部品が故障すると、焼結サイクルを解剖したり、前駆体の純度を疑ったり、オペレーターのエラーを非難したりします。混合された粉末と十分に混合されていない粉末は肉眼では同じように見えるため、グリーンパウダーの均一性を調べることはめったにありません。

その見えなさにはコストがかかります。

分散不良は、微細構造がジルコニア凝集物の島々を明らかにするまで、その存在を知らせません。これらの凝集物は応力集中源となり、靭性のある複合材料を脆い単体に変えてしまいます。悲劇は、最初のペレットがプレスされる前に失敗がすでに組み込まれていたことです。

混合はブレンディングではない

従来の粉末混合は、宝くじの原理で動作します。容器を回転させ、重力と時間に作業を任せ、統計的なランダム性が均一な分布を生み出すことを期待します。多くのレガシーセラミックでは、これで十分です。

Al2O3/Ce-TZPのようなシステムでは、強化相がサブミクロン精度で結晶粒界に配置される必要があるため、統計的混合は確率の低いギャンブルです。

偏析の問題

異なる粉末は異なる密度を持っています。低エネルギーミキサーでは、Ce-TZP粒子が沈降し、アルミナが浮遊します。上部からすくい取ったものと下部からすくい取ったものは同じではありません。強化相は、複合材料の分散属性ではなく、容器の地理的特徴になります。

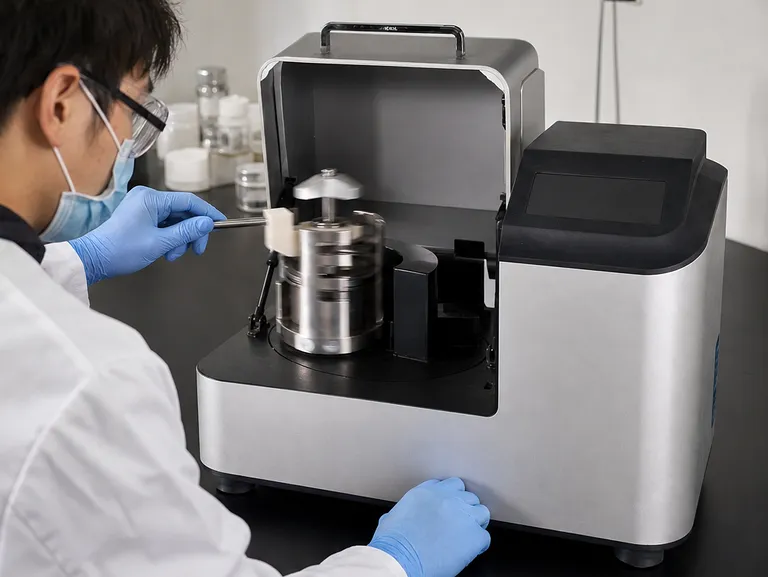

高エネルギー粉砕装置—遊星ボールミル、高エネルギー摩擦ミル、ジェットミル—は、重力を圧倒する力を課すことで、この偏析を破壊します。粉砕メディアは単に転がるだけでなく、加速し、衝突し、せん断します。密度に関係なく、すべての粒子が同じ機械的嵐に巻き込まれます。

メカノケミカルレバー

ここで、プロセス設計の心理学がしばしば失敗します。エンジニアは粉砕をサイズ削減ステップとして扱います。材料科学者はそれを活性化ステップとして扱います。

どちらも正しいです。魔法はその重複にあります。

ミクロンを超える精製

高エネルギーミルは、アルミナとCe-TZPの粒子を超微細およびナノスケール範囲にまで削減します。これは明白な利点です。あまり明白ではないのは、すべての破壊イベントが新鮮な表面を作成することです—化学的に飢え、ぶら下がった結合と格子欠陥が豊富な表面です。

これらの表面は比表面積を劇的に増加させます。かつて駐車場ほどの反応面積を持っていた1グラムの粉末は、突然、山脈ほどの反応面積を誇るようになります。複合粉末は、化学的な意味で、より生き生きとします。

焼結配当

その増加した表面反応性は、より高い焼結駆動力に直接変換されます。粒子とその近傍との間の化学ポテンシャル差が広がります。結晶粒の再配列が加速します。高密度化は急速に起こり、多くの場合、従来混合されたものよりも50〜100°C低い温度で必要とされます。

炉の時間が主要な運用コストである産業において、これはわずかな利益ではありません。それは生産の経済性を変えるレバーです。

結晶粒界ゲートキーパー

焼結中の微細構造をズームインしましょう。アルミナ結晶粒は成長したいと考えています。大きな結晶粒が小さな結晶粒を消費することは熱力学的に有利です—二峰性で弱くなった構造を生み出す異常な結晶粒成長です。

適切に分散された場合、Ce-TZP相はピン止め剤として機能します。ジルコニア粒子は結晶粒界に位置し、「それ以上は進めない」と言います。しかし、それらは結晶粒が成長しているすべての場所に存在する場合にのみ、この役割を果たすことができます。分布のすべてのギャップは、制御されない結晶粒成長の高速道路になります。

高エネルギー粉砕は、このピン止めネットワークを構築するものです。それは脅威が現れるまさにその場所に阻害剤を配置します。

影響の微細構造表

誰も議論しないトレードオフ

セラミック粒子を破壊するのに十分強力なツールは、それ自体を破壊するのに十分強力でもあります。高エネルギー粉砕には、汚染と熱という2つの避けられない伴侶が伴います。

メディアの摩耗と純度

粉砕メディア—アルミナ、ジルコニア、または炭化タングステン—は摩耗します。それらの微細な破片はあなたの複合材料に入ります。化学的純度が最優先される用途では、これは設計上の制約であり、失敗ではありません。解決策は簡単です：粉砕メディアを目標組成に合わせる。アルミナリッチマトリックスにはアルミナメディア。汚染物質が強化相と機能的に同一である場合はジルコニアメディア。

熱管理

粉末を精製するのと同じ衝突が熱を発生させます。制御されない温度スパイクは、準安定ジルコニアの相転移を引き起こしたり、敏感なコンポーネントを酸化したりする可能性があります。粉末処理用に設計された高エネルギーミルには、冷却ジャケット、温度監視、または不活性ガスパージが含まれており、材料を構造的に安定に保ちます。

これらは欠陥ではありません。それらは管理されるべきパラメータです—そしてそれらを管理することが、研究の好奇心を生産準備完了のプロセスと区別するものです。

機器だけでなく、目的地を選ぶ

高エネルギー粉砕は単一の技術ではありません。それは、複合材料の問題の異なる側面にそれぞれ調整された技術のファミリーです。

目標に合わせてツールを調整する

• ボトルネックがスループットである場合：高エネルギー摩擦ミルは、分布品質を犠牲にすることなく、混合サイクルを24時間から60分に短縮します。ビジネスへの影響は即時です。
• 機械的性能へのこだわりがある場合：遊星ボールミルは、結晶粒成長を抑制するために不可欠な超微細分散を提供します。あなたは微細構造レベルで破壊靭性を購入しています。
• コストドライバーが焼結エネルギーである場合：表面反応性を高める高エネルギーミルは、より低い温度で高密度化することを可能にします。ROIは、電気料金と炉のメンテナンススケジュールに現れます。

これは機械を購入することではありません。それは、特定の材料目標を達成する物理的メカニズムを選択することです。

実験室を精密工場として

一歩引いて見ると、原材料から焼結部品までのワークフロー全体は、エネルギー伝達の連鎖です。クラッシャーとジョークラッシャーは、マクロ世界を管理可能な断片に分割します。クライオジェニックグラインダーは、かつて延性だったものを脆くし、ポリマーや金属の精密なサイズ削減を可能にします。シーブシェーカーは、統計的混合では決して達成できない厳密さで粒子分布を分類します。

次に、プロセスの中心があります：高エネルギーミル。遊星ボールミル、ジェットミル、ディスクミルは、従来のミキサーが降伏した場所を引き継ぎます。それらは単に組み合わせるだけでなく、メカノケミカルに統合します。

粉砕後、粉末は成形されなければなりません。油圧プレス—標準的な実験室用プレスからXRFペレットプレスまで—は、活性化された粉末を、その混合履歴の痕跡を保持するグリーンボディに圧縮します。最も要求の厳しい用途では、コールドおよびウォームアイソスタティックプレス（CIP/WIP）は、焼結中に破損源となる密度勾配を排除するために、すべての方向に均一な圧力をかけます。真空ホットプレスは、単一の制御されたステップで高密度化と固化を行い、旅を完了します。

あなたが構築しているのは、単なるセラミック部品ではありません。あなたは、各ステージが前のステージによって作成された価値を増幅する、材料処理連続体を構築しています。

見えないもののロマンス

高エネルギー粉砕には、技術仕様を超えた深い満足感があります。2つの異なる粉末をジャーに入れ、密封し、機械を稼働させます。目に見える変化はありません。ジャーが振動します。モーターが唸ります。しかし内部では、目に見えないほど小さなスケールで変容が起こっています—表面が生まれ、結合が壊れ、粒子ごとに複合材料が織りなされています。

数時間後、その粉末は記憶を持って現れます。それは耐えた力を覚えています。そして、ダイに入れられ、形にプレスされ、原子が移動する点まで加熱されると、混合が不十分な兄弟たちとは異なる方法で失敗することを拒否する微細構造を提供します。

その記憶は、エンジニアから材料への贈り物です。そしてそれは、多くの人が後回しにしている粉砕装置の選択から始まります。

見えないステップを見えない失敗にさせないでください。専門家にお問い合わせください
